Coffret de niveau: N32S05.
Avec relais de niveau et relais de séquence-manque de phase.

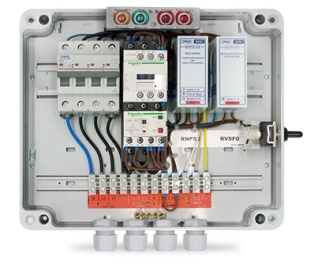

Composition du coffret de niveau: N32S05:
– Boîte plastique 300x250x140mm en ABS gris RAL7035 avec charnière et couvercle transparent en polycarbonate.
– Contacteur et relais thermique Schneider Electric.
– Relais de niveau AVEL pour protection en cas de manque d’eau.
– Ordre des phases/absence de relais de phase pour la protection lors d’un changement de phase ou d’un manque de phase.
– Fonctionnement automatique, manuel ou arrêté, commandé par un interrupteur 3 voies positions avec capsule de protection.

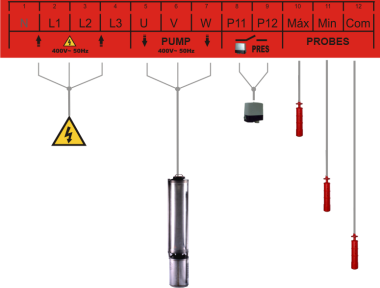

– Connexion pour commande de démarrage/arrêt à distance (P11-P12) (pressostat, flotteur ou autres)
– Protection contre les courts-circuits par disjoncteur.
– Protection contre les surcharges par relais thermique.
– Indication de manque d’eau (LED rouge sur le relais de niveau).
– Indication du panneau en fonctionnement automatique (indicateur jaune).
– Indication moteur allumé (témoin vert).
– Indication de manque/changement de phases (drapeau rouge).
– Indication de déclenchement thermique (indicateur rouge).
– 4 presse-étoupes, pour le passage des câbles de connexion.
Fonctionnement:
Une fois toutes les connexions correctement effectuées, le relais thermique doit être réglé en fonction de l’intensité nominale du moteur. Le panneau doit afficher la LED (verte) du relais de séquence et de perte de phase allumée et les signaux restants éteints jusqu’à ce que l’interrupteur du circuit de commande soit allumé en position automatique (AUT), moment auquel le signal jaune s’allume.
Si le contrôle start/stop (P11-P12) se ferme, le relais de niveau s’allume (LED jaune sur le relais de niveau), et lit le niveau d’eau à travers les sondes (dans le puits, le trou, le réservoir, etc.). Si l’eau est au-dessus de la sonde de niveau maximum, le relais de niveau indique allumé (LED verte sur le relais de niveau) et la pompe démarre (indicateur vert), s’éteignant si le contrôle marche/arrêt s’ouvre ou si l’eau descend en dessous du minimum. sonde de niveau (LED rouge sur le relais de niveau).
Avec l’interrupteur du circuit de commande en position manuelle, la pompe démarre, quel que soit l’état de la commande marche/arrêt.
L’absence de phase, un ordre incorrect des phases à l’entrée [drapeau rouge (phase manquante/changement)] ou le déclenchement du relais thermique pour cause de surcharge [drapeau rouge (thermique)] arrête la pompe, quel que soit l’état. de l’une des commandes.
