Coffret de niveau: N1231.
Pour un puit.
Composition du coffret de niveau: N1231:
– Coffret plastique 250x200x140mm en ABS gris RAL7035 avec charnière.
– Contacteur et relais thermique Schneider Electric.
– Relais de niveau AVEL pour protection en cas de manque d’eau.
– Protection contre les courts-circuits par disjoncteur.
– Protection contre les surcharges par relais thermique.
– Mode de fonctionnement contrôlé par 2 boutons ON et OFF
Fonctionnement:

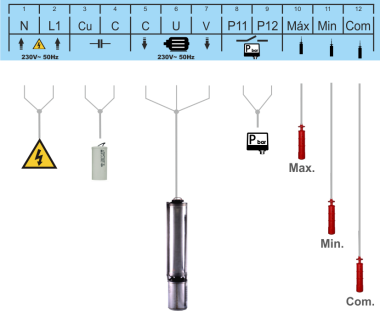

Une fois toutes les connexions correctement effectuées, le relais thermique doit être réglé en fonction de l’intensité nominale du moteur. Avec la commande marche/arrêt (P11-P12) fermée, chaque fois que le bouton (I) est activé, le relais de niveau s’allume (LED jaune sur le relais de niveau), et lit le niveau d’eau à travers les sondes (dans le puits, forage , dépôt, etc.).
Si l’eau est au-dessus du capteur de niveau maximum, le relais de niveau indique qu’il est allumé (LED verte sur le relais de niveau) et la pompe s’allume (indicateur jaune sur le bloc de boutons), en s’éteignant si le bouton d’arrêt (0) est activé. , si la commande start/stop s’ouvre ou si l’eau descend en dessous du capteur de niveau minimum (LED rouge sur le relais de niveau).
Le déclenchement du relais thermique en raison d’une surcharge (indicateur rouge) éteint la pompe, quel que soit l’état de l’une des commandes.
